Se você já mexeu um pouco no Revit, já deve ter percebido que umas das principais coisas a ser aprendidas no programa é como controlar o que você vê nas plantas, cortes, etc. Quando falamos em vistas de planta então, entender e saber manipular a faixa de vista é essencial!
Em nossos cursos, este é um assunto no qual muitos alunos ficam com dificuldade no início, então vamos entender então de uma vez por todas como funciona?
Sobre padrão de vista em planta:
Mas antes de falar diretamente sobre o Revit, vamos lembrar um pouco das aulas de desenho técnico. A vista em planta é a representação gráfica de um corte de seu edifício, por padrão a 1,20m de altura do seu piso (este valor também é o padrão inicial no Revit). Basicamente, você fatia o seu edifício a 1,20m e olha para baixo para ver o que tem! A imagem abaixo ilustra bem:
Então, como isso funciona no Revit? E como eu poderia mudar o padrão de 1,20m se eu precisar? Controlando a faixa de vista! No começo pode ser um pouco difícil entender todo o funcionamento dela, mas estamos aqui para ajudar nesse processo e fazer o conceito ser entendido o quanto antes!
Você encontra o comando para editar a faixa de vista na aba de propriedades, em uma vista de planta:
Clicando em editar, você vai encontrar a seguinte tela:
Estes são os parâmetros editáveis para que possamos escolher o que vemos e até onde vemos em uma vista de planta. O corte abaixo mostra os elementos controlados pela faixa da vista (7) de uma vista de planta: Topo (1) , Plano de corte (2), Base (3), Deslocamento (da base) (4), Faixa principal (5) e Profundidade da vista (6).
Vale lembrar que estes parâmetros são específicos para cada vista de planta criada! Então para cada planta você pode ter uma configuração específica, que seja mais adequada para o que você precisa mostrar.

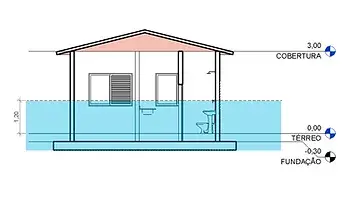

Usando um exemplo prático, temos a casa abaixo, com somente três níveis para ilustrar o como funciona a faixa de vista:
Plano de corte:
Na planta baixa padrão estamos com nosso plano de corte a 1,20m do nível térreo, 2,30m o nível de topo, 0,00m o nível base e nenhum deslocamento adicional para fazer a vista da profundidade. Com isto vemos os objetos contidos na seguinte faixa:
A planta ficará assim:
Então, estamos cortando a planta a 1,20m de altura do nível do térreo, e olhando para baixo, sendo que nossa 'visão' está alcançando só até o nível do térreo (0,00m).
Notaram que o radier da fundação não apareceu na planta?
Nível inferior e profundidade da vista:
Para mostrar o radier podemos alterar a profundidade da vista e o nível inferior da faixa principal, para ficamos com as seguintes configurações:
Profundidade da vista e também nível inferior da faixa principal a -0,50m.
Assim estamos olhando a partir do plano de corte, mas agora nossa visão vai além do piso do térreo, conseguindo ver 50cm pra baixo do nível 0,00m.
Por isso, agora nosso radier aparece na planta:
Agora, vai a primeira DICA especial da Sena! Para ajustar a planta no exemplo anterior mudamos a profundidade da vista e também o nível inferior da faixa de vista principal. Não poderíamos ter só alterado a profundidade da vista? SIM, poderíamos!
O que isto muda é o seguinte: o Revit tem uma configuração de visibilidade (estilo de linha, etc.) especial para os objetos que estão entre o nível base da faixa de vista principal e o nível de profundidade da vista.
Levando isto para nosso exemplo, se alterarmos as configurações da faixa da vista para profundidade -0,50m, mas o nível inferior mantendo em 0,00m, veremos o radier com linha cinza:
Nível de topo:
Agora vamos ver como é a relação entre o plano de corte e o nível de topo da faixa de vista principal. Ao criarmos um telhado e visualizar a planta do nível cobertura frequentemente encontramos situação abaixo, parece que tem um buraco no nosso telhado (sendo que no 3D está normal!)
Isso ocorre pois pode ser que o plano de corte esteja muito baixo, então na prática sua vista realmente está 'cortando' seu telhado no meio.
Para corrigir isto, você deve subir o nível do plano de corte, mas primeiro você deve obrigatoriamente subir o nível de topo. Nunca o plano de corte pode estar acima do nível de topo ou abaixo do nível inferior da faixa de vista principal.
Corrigindo a altura no nosso exemplo, alteramos o nível de topo para 2,00m e o nível do plano de corte para 1,20m, o que resolve a visualização do nosso telhado em planta.
Telhado representado corretamente em planta:
Agora você pode estar se perguntando se o nível de topo tem alguma utilidade adicional, além de quando você precisa subir o nível do plano de corte. A lógica diz que na planta você só verá os elementos abaixo do plano de corte, certo? Errado!
Hora da segunda dica: alguns elementos específicos são mostrados na planta se eles estão entre o plano de corte e o nível de topo da faixa principal, mesmo que não estejam sendo cortados pelo plano de corte. Estes elementos são: janelas, gabinetes ou um modelo genérico.
Para ilustrar, vamos colocar uma clarabóia no nosso telhado e voltar para a planta de térreo:
Até agora a nossa planta não foi alterada. Mas vamos editar a faixa da vista e colocar o nosso nível de topo da faixa principal em 4,00m.
Agora nossa planta é alterada, e aparece a clarabóia, mesmo que não esteja sendo cortada pelo plano de corte:
Então podemos ver que acima do plano de corte também temos uma configuração especial do Revit, que fica melhor ilustrada conforme esquema abaixo:
Dicas e exceções às regras:
Para finalizar, é importante falarmos que tem alguns objetos e algumas situações especiais dentro do Revit que podem gerar alguma confusão:
- Pisos, rampas, escadas e componentes hospedados por uma elemento pode ser visualizados ainda que estejam um pouco fora dos limites de visualização da faixa de vista
- Paredes com altura menor que 1830mm sempre serão mostradas pela visibilidade de projeção, ou seja, não são mostradas conforme padrão de configuração de corte, ainda que o plano de corte realmente interseccionar a parede.
